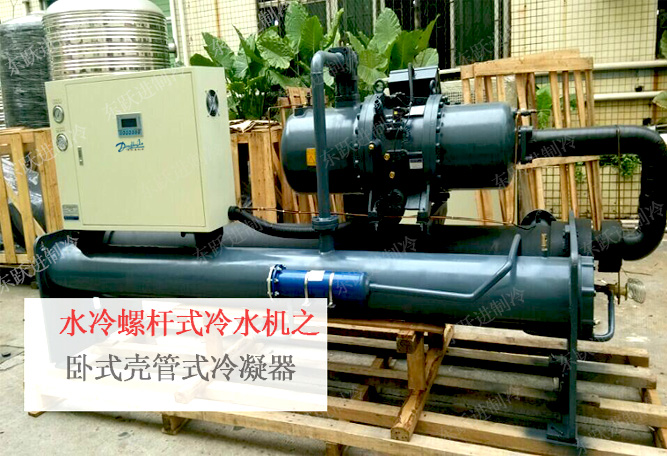

一、臥式殼管式冷凝器

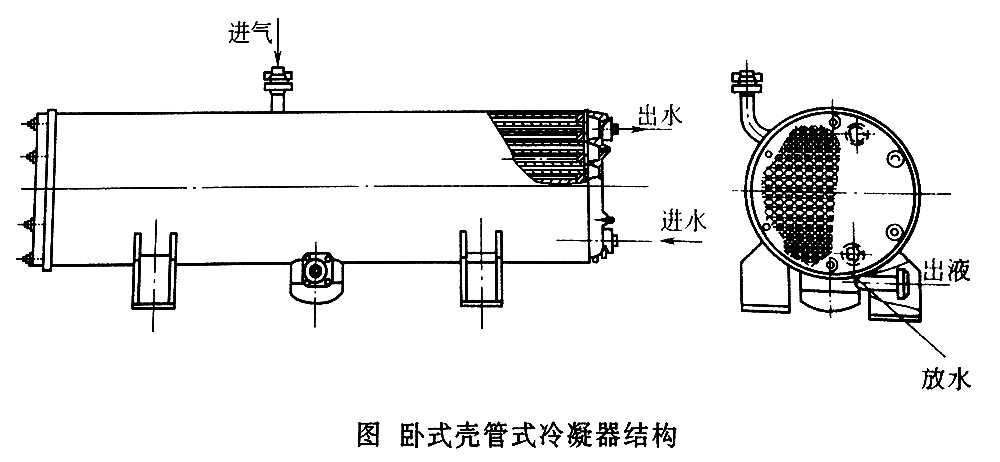

臥式殼管式冷凝器的基本結構形式是有圓筒形外殼、端座、管板和管束組成。制冷劑蒸汽在管外凝結，凝結后液體從筒體底部流出，冷卻水在管內多次往返流動在正常情況下，筒下部只有少量液體，也有一些小型冷凝器的筒體下部不裝管束，筒底部用以儲存凝結的液體，使設備簡化，有時筒下部設有集液包，制冷劑液體由此排除，并用以積存潤滑油及機械雜質。
臥式殼管式冷凝器一般采用偶數流程，這樣可以使進出水管安裝在同一端蓋上，冷卻水從下面的進水口流入，從上面的出水口流出。端蓋用螺栓壓緊在管板上，其間用橡皮墊密封。端蓋頂部有放氣塞（供水時排空氣用），下部有放水塞（冬季停用時排積水防止管子凍壞用）。
目前，東躍進水冷冷水機系列都是采用臥式殼管式冷凝器，利用銅管制造，加工成梯形低肋管，增強傳熱能力，銅管表面光滑，使水壓降低，并且方便后期的清洗保養工作。
二、立式殼管式冷凝器
立式殼管式冷凝器多用于大、中型氨制冷裝置。它的筒體直立于儲水池上，冷卻水從頂部的分水箱進入管道后，沿壁面呈膜狀向下流動，流下的水集中在下面的水池中。制冷劑蒸汽從筒體上部進入，放出熱量后在關外凝結成制冷劑液體，從底部排出。
殼管式冷凝器是眾多冷凝器中的一種，如需了解更多冷凝器相關信息，請您繼續關注東躍進制冷，東躍進將定期為您分享冷水機資訊。
